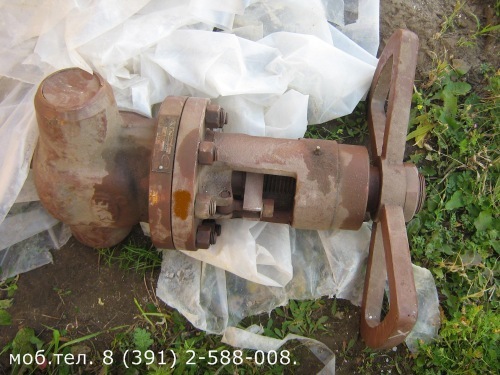

Задвижка стальная 2с-32-1 DN80 PN100
Температура рабочей среды макс., 450°C
Производитель БКЗ.ТУ3740-002-15365247.
В наличии: Tooltip
1 шт.
Цена 145000,00 руб
Описание

2с-32-1 (М) / 1511-80-М Задвижка


Сталь
25Л
Маховик
Вода, пар
450

Обозначение DN (Ду) PN (Ру) Корпус Цена (руб.)
2с-32-1 (М) / 1511-80-М 80 10 Сталь 115000



Задвижка 2с-32-1 (М) - технические характеристики:

Задвижки запорные для теплоэнергетических установок и технологических трубопроводов 2с-32-1 (М) ее аналог 1511-200-эм служат в качестве устройств для герметичного перекрытия трубопроводов воды и пара основных технологических систем станций и предприятий.
Допускается применение 2с-32-1 (М) на трубопроводах транспортирующих нефтепродукты, неагрессивные и слабоагрессивные жидкости и газы. Могут применяться только для включения или отключения трубопровода.
Использование задвижек 2с-32-1 (М) в качестве регулирующих устройств не допускается. Задвижки могут устанавливаться на участках трубопроводов независимо от угла наклона трубопровода.
При установке задвижек с электроприводом на вертикальных участках, необходима установка дополнительной опоры под привод во избежание деформации бугеля. Направление подачи рабочей среды любое.
При использовании задвижек 2с-32-1 (М) в трубопроводах, где предусмотрен режим разогрева при закрытом затворе и заполненной водой внутренней полости, их необходимо оснащать разгрузочным устройством.
Такое устройство может быть выполнено в виде трубки, соединяющей внутреннюю полость задвижки с трубопроводом со стороны подвода среды, с установленным на ней вентилем DN20, или в виде сквозного отверстия диаметром 5 мм в тарелке со стороны подвода среды.
Присоединение к трубопроводу - под сварку.
Направление подачи рабочей среды - любое
Герметичность затвора - по классу А, В, С ГОСТ 9544-2005
Климатическое исполнение-У, УХЛ, ХЛДпо ГОСТ 15150-69
Категория размещения - 1,2,3 по ГОСТ 15150-69
Усилие на маховике - не более 300 Н.
По просьбе заказчика возможно специальное исполнение 2с-32-1 (М) с учетом специфических условий работы.
Соединение корпуса с крышкой - без фланцевое самоуплотняющееся.
Управление задвижками 2с-32-1 (М) при помощи встроенного электропривода (Э), маховика (М) или через редуктор (Ц) или (К).
Конструкция задвижек адаптирована под применение электроприводов производства Бердского электромеханического завода, Чебоксарского завода электроники и механики и других производителей со стандартными узлами присоединения.
Задвижки 2с-32-1 (М) изготавливаются в соответствии с ТУ 3740-002-15365247-2004.
При заказе необходимо указывать наименование и обозначение изделия, климатическое использование и категорию размещения по ГОСТ 15150-69.
В таблице представлены технические характеристики задвижек изготавливаемых ЗАО «БКЗ» с обозначениями по собственному классификатору и задвижек по классификатору ОАО «ЧЗЭМ» (г. Чехов).
Обозначения изделий при заказе являются равнозначными, а изделия по своим служебным свойствам, строительным и присоединительным размерам являются аналогами.
Изделия рассчитанные на предельное давление PN 10 МПа, в соответствии с ГОСТ 356-80 допускают применение их на рабочих параметрах в диапазоне от 10 МПа, 200 °С до 3,6 МПа, 455 °С; на PN 25 МПа - от PN 25 МПа, 200 °С до 9 МПа, 455 "С; на PN 6,3 МПа - от PN 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
