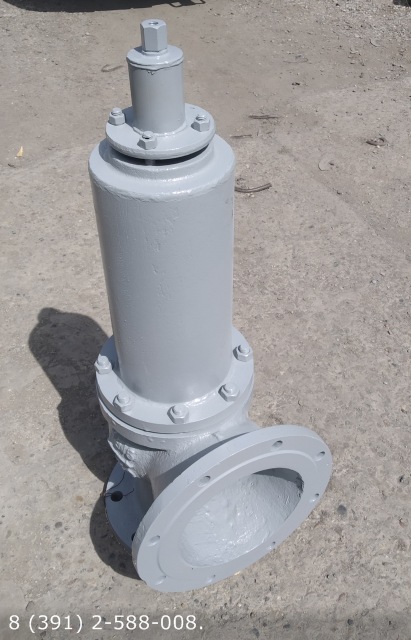

Клапан стальной пружинный предохранительный СППК4-150-16 17с7нж БАЗ.

Печать
Клапан стальной пружинный предохранительный СППК4-150-16 17с7нж БАЗ.
В наличии: Tooltip
1 шт.
Цена 28000,00 руб

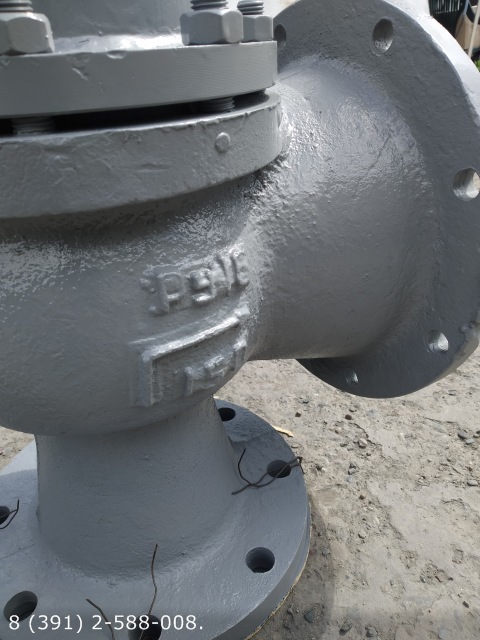

9d42cb97cc7a

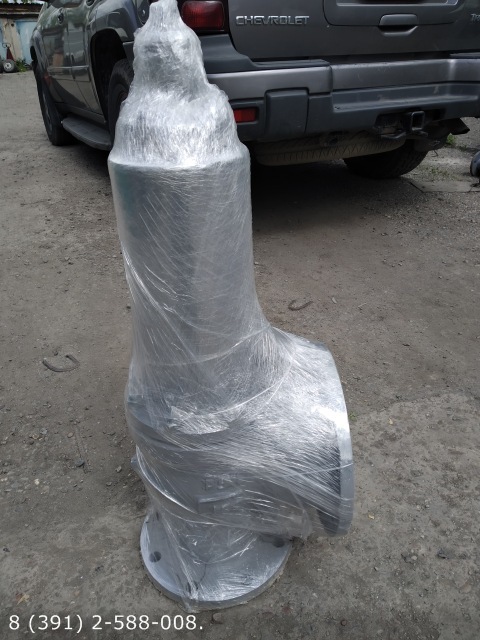

739b5bcb876f
Описание

Условия эксплуатации пружинного предохранительного клапана СППК4-16 (17с7нж):

  • Температура рабочей среды: от -40 до +425°С;
  • Рабочая среда: вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и другие среды скорость коррозии в которых не более 0,1мм/год;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У1;
  • Направление потока среды: под золотник;

Технические данные пружинного предохранительного клапана  17с7нж (СППК4-16):

  • Привод: автоматический;
  • Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
  • Присоединение к трубопроводу: фланцевое;
  • Установочное положение на трубопроводе: вертикальное, колпаком вверх;
  • Регламентирующий документ: ТУ 3742-004-07533604-95;
  • Номера чертежей: СППК4;
  • Таблица-фигура: 17с7нж;

Материалы основных деталей пружинного предохранительного клапана СППК4-16 (17с7нж):

  • Материал изделия (корпус): сталь 20Л;
  • Материал изделия (крышка): сталь 20;
  • Материал изделия (седло, золотник): стали 20х13, 30х13;
  • Материал изделия (шток): стали 20х13, 30х13;
  • Материал изделия (пружина): сталь 50ХФА;

Показатели надежности пружинного предохранительного клапана СППК4-16 (17с7нж):

  • Средний срок службы клапана 17с7нж (СППК4-16): не менее 10 лет;
  • Полный средний ресурс, циклов: 830;
  • Наработка на отказ, циклов: 180;

Основные заводы производители пружинного предохранительного клапана СППК4-16 (17с7нж):

  • Место производства клапана: Россия;
  • Производитель: ОАО «Благовещенский арматурный завод».

Монтаж пружинного предохранительного клапана СППК4-16 (17с7нж):

  • Перед установкой клапана СППК4-16 (17с7нж) на трубопровод необходимо снять заглушки и провести расконсервацию – из внутренних полостей и с привалочных плоскостей удалить консервационную смазку, а затем промыть техническим керосином;
  • Установочное положение клапана относительно трубопровода – вертикальное, колпаком вверх;
  • Устанавливать клапан на трубопровод следует таким образом, чтобы направление движения среды совпадало  с направлением стрелки на корпусе;
  • Непосредственно после монтажа клапаны должны быть открыты и должна быть произведена тщательная промывка и продувка системы.

Правила хранения пружинного предохранительного клапана СППК4-16 (17с7нж):

  • Условия хранения клапанов СППК4-16 (17с7нж) – 4 (Ж2) по ГОСТ 15150-69 – под навесом или  в помещении при температуре воздуха -60 до +50С и относительной влажности 75% при 15°С и 100% при 25°С);
  • Клапаны хранятся в упаковке предприятия-изготовителя в условиях, обеспечивающих сохранность упаковки и исправность клапанов в течение гарантийного срока хранения;
  • Клапаны находящиеся на длительном хранении, должны подвергаться периодическому осмотру не реже одного раза в год.
  • По окончании срока действия консервации произвести повторную консервацию.

Основные габаритные и присоединительные размеры пружинного предохранительного клапана СППК4-16 (17с7нж):
