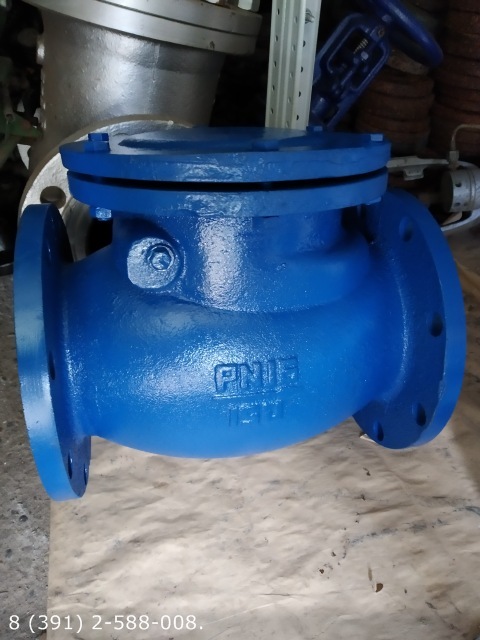

Клапан 19ч16бр обратный ПОВОРОТНЫЙ чугунный фланцевый Ду150 Ру16.

Печать
Клапан 19ч16бр обратный ПОВОРОТНЫЙ чугунный фланцевый Ду150 Ру16.
В наличии: Tooltip
1 шт.
Цена 14800,00 руб
Описание


Условия эксплуатации обратного клапана 19ч16бр:
Температура рабочей среды: до + 225°С;
Температура окружающей среды: до +50°С;
Рабочая среда: вода, пар, нефть, нефтепродукты, масла;
Направление потока среды: под диск (по стрелке на корпусе);
Технические данные обратного клапана 19ч16бр:
Привод: автоматический;
Номинальное давление PN, МПа (кгс/см²): 1,0 (10);
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
Установочное положение на трубопроводе:
на горизонтальном трубопроводе крышкой вверх, а на вертикальном так,
чтобы диск (тарелка затвора) открывался вверх;
Регламентирующий документ: ТУ У 29.1 – 03326877 – 001 – 2001;
Пропуск воды при закрытом затворе, не более: 1см3/мин - для Ду50,
4см3/мин для Ду80 и Ду100, не более 7см3/мин – для Ду150;
Номер чертежа: 30Ф-050 ПС;
Таблица-фигура: 19ч16бр;
Материалы основных деталей обратного клапана 19ч16бр:
Материал изделия (корпус, крышка, рычаг, диск): чугун СЧ 18;
Материал изделия (пробка, втулка): сталь 3;
Материал изделия (ось, палец): сталь 20х13
Материал изделия (прокладка) паронит ПОН-Б-3;
Материал изделия (кольцо): латунь ДС 38 Мц2с2;
