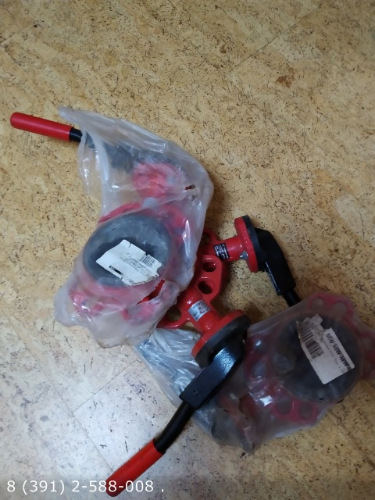

Дисковый поворотный затвор межфланцевый ЗПТС диск 3, Гранвэл® Ду80 Ру16..

Печать
Дисковый поворотный затвор межфланцевый ЗПТС диск 3, Гранвэл® Ду80 Ру16..
В наличии: Tooltip
2 шт.
Цена 3800,00 руб
Описание
  • Применение: теплоснабжение, горячее водоснабжение.
  • Рабочее давление: 16 бар.
  • Температура рабочей среды: до + 110 °С
  • Вес: 3,6 кг.
 Затвор дисковый поворотный ГРАНВЭЛ ЗПТС-FL(W)-3 MN-HT межфланцевый


Размеры:

  • A=141 мм
  • B=94 мм
  • C=46 мм (строительная длина)
  • D=124 мм
  • E=60 мм
  • E1=115 мм
  • F=11 мм
  • G=90 мм
  • H=295 мм
  • J=160 мм
  • K=145 мм
  • L=260 мм
  • M=24 мм
 Чертеж Затвор дисковый поворотный ГРАНВЭЛ ЗПТС-FL(W)-3 MN-HT межфланцевый

Материалы

1 Корпус серый чугун GG25
2 Седло EPDM HT
3 Диск высокопрочный чугун GGG40 с эпоксидным покрытием
